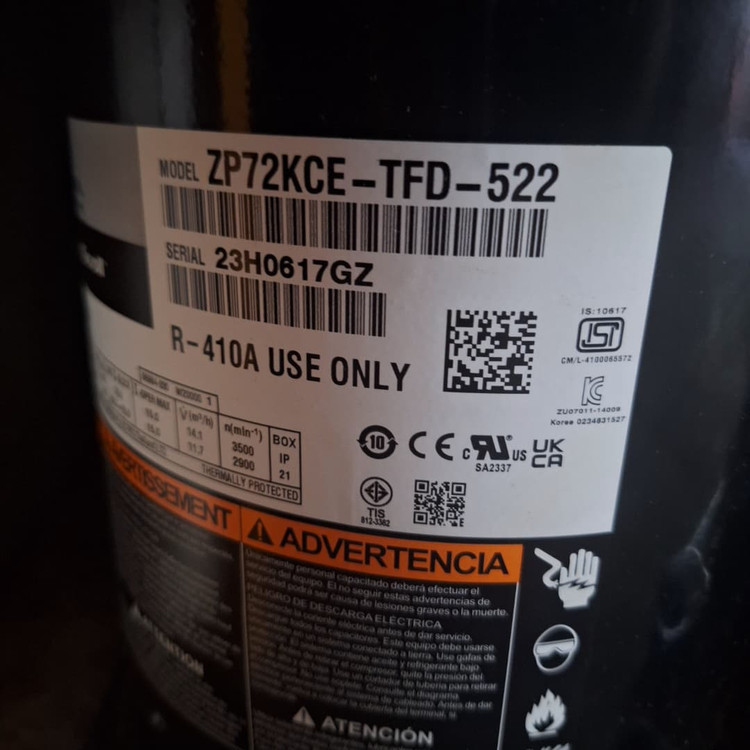

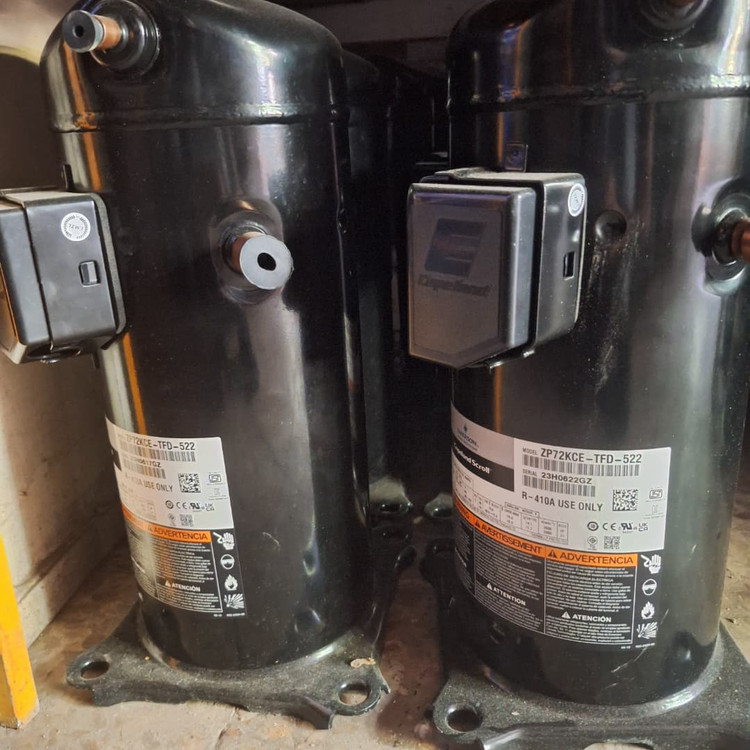

کمپرسور اسکرال کوپلند ZP72KCE-TFD-522 گاز R410

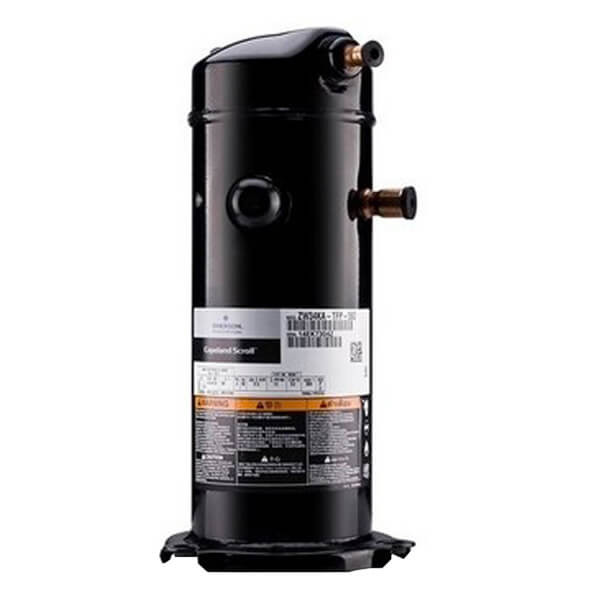

کمپرسور اسکرال کوپلند مدل ZP72KCE-TFD-522 یکی از محصولات سری ZP کوپلند (Copeland Scroll) است که برای سیستم‌های تهویه مطبوع، چیلرها و پمپ‌های حرارتی طراحی شده است. در ادامه مشخصات و توضیحات فنی این مدل آورده شده است:

🔹 مشخصات کلی

• مدل: ZP72KCE-TFD-522

• سری: ZP (Scroll Inverter/Fixed Speed – R410A)

• برند: Copeland (Emerson)

• نوع کمپرسور: اسکرال (Scroll Compressor)

• کاربرد: سیستم‌های تهویه مطبوع، چیلر هواخنک، هیت پمپ، یونیت پکیج‌ها

🔹 مشخصات فنی اصلی

• ظرفیت سرمایشی: حدود 72,000 BTU/h (معادل تقریباً 6 تن تبرید)

• نوع مبرد: R410A

• ولتاژ کاری:

  • 380–420 ولت،

  • سه‌فاز (3~),

  • 50 هرتز

• نوع روغن: POE (پلی‌اُل‌استر) – معمولاً روغن Emkarate RL32-3MAF یا مشابه

• جریان نامی: حدود 13 تا 15 آمپر (بسته به شرایط کاری)

• حداکثر جریان راه‌اندازی: حدود 70–80 آمپر

• نوع خنک‌کاری: خنک‌کاری توسط گاز مبرد برگشتی

• نحوه اتصال: لحیمی (Solder Connection)

🔹 ویژگی‌های عملکردی

1. طراحی اسکرال (Scroll Design):
   دارای دو حلزون مارپیچی که حرکت چرخشی آن‌ها باعث تراکم پیوسته و بدون ضربه مبرد می‌شود.
   این طراحی باعث کاهش صدا، لرزش کم و بازده بالاتر نسبت به کمپرسورهای رفت‌وبرگشتی می‌گردد.

2. راندمان بالا (High Efficiency):
   کمپرسورهای سری ZP کوپلند دارای راندمان انرژی بالا و عملکرد پایدار در شرایط مختلف دمایی هستند.

3. قابلیت اطمینان بالا:
   فاقد سوپاپ‌های مکش و دهش متحرک است، در نتیجه خرابی مکانیکی کمتر و عمر طولانی‌تر دارد.

4. قابلیت کار در فشار بالا:
   به دلیل استفاده از مبرد R410A، این کمپرسور برای فشارهای بالا طراحی شده و اجزای آن مقاوم‌تر هستند.

5. محافظت حرارتی داخلی (Internal Motor Protection):
   دارای سیستم محافظ حرارتی داخلی برای جلوگیری از داغ شدن بیش از حد سیم‌پیچ موتور.

🔹 ابعاد و وزن تقریبی

• ارتفاع: حدود 450 تا 500 میلی‌متر

• قطر بدنه: حدود 200 تا 250 میلی‌متر

• وزن: تقریباً 35 تا 40 کیلوگرم

🔹 نکات نصب و نگهداری

• نصب باید در حالت عمودی انجام شود.

• از تمیزی لوله‌ها و عدم وجود رطوبت در سیستم اطمینان حاصل شود.

• شارژ مبرد مطابق با دستورالعمل کارخانه انجام گردد.

• حتماً از روغن سازگار با مبرد R410A استفاده شود.
