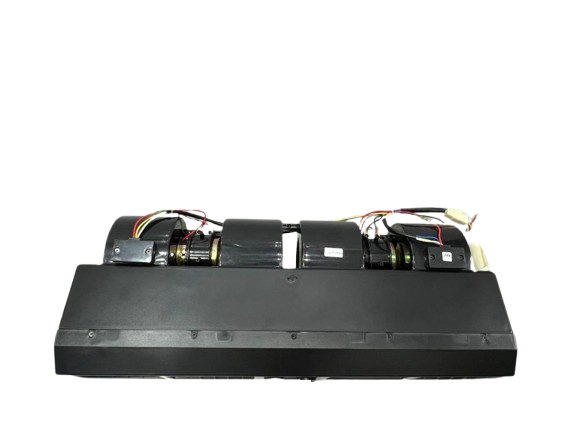

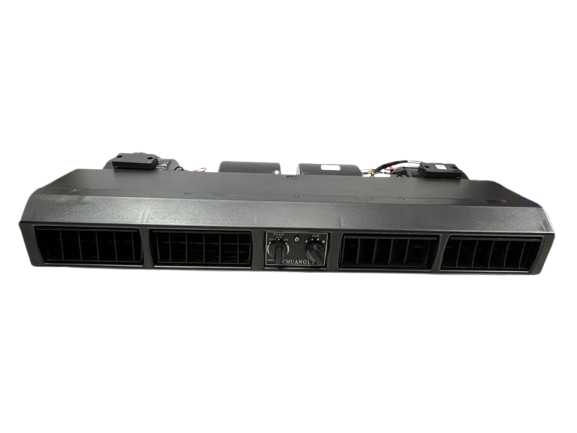

اواپراتور 223 چهار دریچه 24 ولت

عالی! اواپراتورهای سری 223  با ولتاژ 24 ولت از محصولات پرکاربرد، به ویژه در خودروهای یخچالدار و سیستم‌های برق اضطراری هستند. در ادامه مشخصات کامل این مدل را مشاهده می‌کنید.

### معرفی اواپراتور 4 دریچه

این اواپراتور یک **کویل سردکننده جمع و جور** است که به دلیل ولتاژ پایین کاری (24 ولت)، ایمنی بالا و ابعاد مناسب، کاربردهای ویژه‌ای دارد.

---

### مشخصات فنی و ویژگی‌های کلیدی

| پارامتر | مشخصات |
| :--- | :--- |
| **)
| **تعداد دریچه** | 4 دریچه |
| **ولتاژ کاری (Voltage)** | **24 ولت AC** (این مورد بسیار مهم و تعیین کننده است) |
| **کاربرد دما** | **بالای صفر** و **زیر صفر** (با توجه به نوع شیر انبساط و تنظیمات) |
| **لوله‌ها** | کویل مسی - فین‌های آلومینیومی |
| **بدنه** | ورق گالوانیزه با رنگ کوره‌ای (معمولاً آبی) |
| **الکتروفن (فن)** | معمولاً 1 یا 2 عدد فن با **ولتاژ 24 ولت** |

---

### کاربردهای اصلی و ویژه

*   **یخچال‌های وانت و کامیون (Truck & Van Refrigeration):** رایج‌ترین کاربرد این مدل، نصب روی خودروهای حمل مواد غذایی و دارویی است.
*   **سیستم‌های برق اضطراری (UPS/Battery Backup):** در مکان‌هایی که امکان قطعی برق وجود دارد و از باتری یا اینورتر استفاده می‌شود.
*   **سردخانه‌های کوچک سیار (Mobile Cold Rooms):** برای نگهداری موقت مواد در حین انتقال.
*   **یخچال‌های فروشگاهی کوچک** که از ترانس کاهنده ولتاژ استفاده می‌کنند.

---

### نکات فنی، نصب و راه‌اندازی بسیار مهم

1.  **تأمین برق (Power Supply):**
    *   این اواپراتور **به هیچ وجه مستقیماً به برق 220V شهری وصل نمی‌شود.** زیرا باعث سوختن سریع فن‌ها می‌شود.
    *   برای تغذیه آن باید از یکی از روش‌های زیر استفاده کرد:
        *   **ترانس کاهنده:** تبدیل برق 220V به 24V AC.
        *   **اینورتر (Inverter):** تبدیل برق 12V یا 24V DC (باتری خودرو) به 24V AC.
        *   **منبع تغذیه (Power Supply) سوییچینگ.**

2.  **انتخاب کمپرسور متناسب:**
    *   برای این اواپراتور معمولاً از کمپرسورهای **3/4 تا 1.5 اسب بخار** استفاده می‌شود.
    *   اگر کل سیستم بر پایه 24V DC است (مانند یک کامیون)، باید به دنبال **کمپرسور 24V DC** (مانند برخی مدل‌های سکاپ) بود.
    *   در سیستم‌های ثابت، کمپرسور معمولی 220V (مانند مدل SC18CL سکاپ) به کار می‌رود و فقط بخش اواپراتور با ترانس جداگانه تغذیه می‌شود.

3.  **گاز مبرد (Refrigerant):**
    *   این اواپراتور با گازهای متداول **R404a**، **R134a** و **R22** (مدل‌های قدیمی) سازگاری دارد.

4.  **شیر انبساط (TXV):**
    *   انتخاب سایز صحیح شیر انبساط (مثلاً شماره 1 یا 2) برای کنترل دقیق دبی مبرد ضروری است.
    *   اگر برای سردخانه زیرصفر استفاده می‌شود، باید از **شیر انبساط زیرصفر (Low Temp TXV)** استفاده کرد.

5.  **سیم‌کشی و حفاظت:**
    *   **فیوز محافظ:** در مدار برق 24V حتماً از فیوز مناسب (معمولاً 5 تا 10 آمپر) استفاده شود.
    *   **قطبیت:** در اتصال سیم‌های 24V AC، قطبیت (+ و -) مهم نیست، اما در سیستم‌های DC بسیار حیاتی است.
    *   **کنترل‌کننده دما (ترموستات):** ترموستات باید بتواند رله کنترل فن را با همان ولتاژ 24V فعال کند.

6.  **محاسبه ظرفیت:**
    *   این اواپراتور در شرایط استاندارد ظرفیتی حدود **8,000 تا 12,000 Btu/h** (معادل ~0.7 تا 1 تن تبرید) دارد.

---

### جمع‌بندی

اواپراتور 4 دریچه * 223 با ولتاژ 24V** یک محصول **تخصصی، ایمن و قابل اعتماد** برای سیستم‌های سیار یا مکان‌هایی با نیاز به برق اضطراری است.

**هشدار مهم:** بزرگترین اشتباه در نصب این مدل، اتصال مستقیم آن به برق 220V شهری است که منجر به خسارت فوری می‌شود. حتماً از صحت ولتاژ قبل از اتصال برق اطمینان حاصل کنید.

**توصیه نهایی:** برای طراحی و نصب یک سیستم یکپارچه و مطمئن، مشورت با یک تکنسین مجرب تبرید که تجربه کار با سیستم‌های ولتاژ پایین را دارد، ضروری است.
