قیمت گاز R22
رادتبال تامین کننده اصلی گاز R22 با تاییدیه آنالیز آزمایشگاهی با بهترین قیمت می باشد. گاز R22 با خلوص 99.99 درصد طبق آنالیز و تاییدیه رسمی آزمایشگاه جهت استفاده بعنوان گاز سردخانه ، گاز یخچال ، گاز چیلر ، گاز داکت اسپلیت و گاز کولر
آشنایی با گاز R22
گاز R22 مانند سایر مبردها در سیستم سرمایشی وظیفه دارد گرما را از یک محیط جذب کرده و به محیطی دیگر منتقل کند. البته که این انتقال گرما تنها با وجود گاز R22 رخ نمی‌دهد و با استفاده از تجهیزاتی مانند کمپرسور، اواپراتور و کندانسور که عضو‌های حیاتی یک سیستم تهویه به حساب می‌آیند، این پدیده صورت می‌گیرد. گاز R22 در زمان طی کردن یک سیکل به طور مرتب از حالت مایع به گاز تبدیل میشود و سپس دوباره با سرد شدن، از گاز به مایع تغییر حالت می‌دهد.
گاز R22 در سراسر جهان پرکاربرد بود ولی پس از اینکه مشخص شد استفاده از آن می‌تواند به لایه ازون صدمه وارد کند، استفاده از گاز R22 بخصوص در کشورهای توسعه یافته کاهش پیدا کرد. گاز R22 از دسته مبردهای HCFC به حساب می‌آید و به دلیل وجود کلر در ترکیب شیمیایی آن، برای محیط زیست مضر است. یکی از جایگزین‌های گاز R22، گاز R410A میباشد. البته مقرر شده است که با شروع سال 2020 نیز برنامه‌ای برای جایگزینی R410A با مبردهای دیگر آغاز شود و به طور تدریجی استفاده از این ماده نیز کاهش پیدا کند. به نظر می‌رسد مبرد R32 قرار است جایگزین آن شود که عدد GWP آن یک سوم R410A است. البته باید به این نکته توجه داشت که قیمت گاز R22 نسبت به قیمت برخی گازهای ترکیبی پایین تر است.
مشخصات فنی گاز R22
از سال 2010 و بنا به پروتکل مونترال و به دلیل ایجاد گرمایش بیش از حد کره زمین و تخریب لایه اوزون تولید و فروش گاز R22 در بیشتر کشورهای توسعه یافته ممنوع گشت ولی به دلیل تقاضای بالای گاز R22 و مورد استفاده قرار گرفتن آن در بیشتر سیستم های تهویه مطبوع و تبرید همچنان در بسیاری از کشورها تولید و به بازار ارئه می شود.

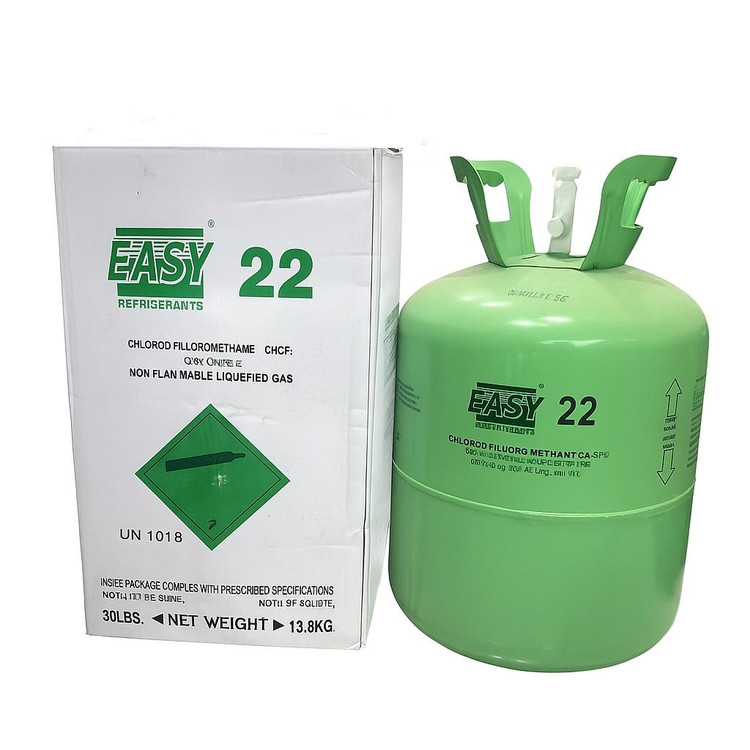

گاز R22 یک گاز بی رنگ، غیرقابل اشتعال و نسبتا بی بو می باشد. گاز R22 جزو گازهای گلخانه ای محسوب میشود و در سیلندر کپسول هایی به جرم 13.6 کیلوگرم و به رنگ سبز روشن به بازار ارائه می شود و با انواع روغن پلی ال استر و روغن آلکیل بنزین سازگاری دارد.
گاز R22 به دلیل ممنوعیت استفاده در کشور های توسعه یافته جایگزین های متعددی دارد که میتوان به گاز R410 ، گاز R404 ، گاز R290 و گاز R717 اشاره نمود که گاز 717 به دلیل سمی بودن و قابل اشتعال بودن مورد استقبال قرار نگرفت.
مشخصات فیزیکی گاز R22
| مشخصات فیزیکی گاز R22 | |
| فرمول مولکولی | CHClF2 |
| جرم مولکولی (گرم بر مول) | 86.47 |
| فشار بحرانی (مگاپاسکال) | 4.936 |
| فشار بخار (مگاپاسکال) | 0.9384 |
| چگالی بحرانی (مول بر لیتر) | 6.1 |
| دمای بحرانی (درجه سانتیگراد) | 96.2 |
| نقطه ذوب (درجه سانتیگراد) | -175.42 |
| نقطه جوش (درجه سانتیگراد) | -40.7 |
کاربردهای گاز R22
گاز R22 به دلیل سازگاری با انواع کمپرسورهای تهویه مطبوع و سیستم تبرید در بسیاری از مصارف صنعتی، تجاری و مسکونی مورد استفاده قرار می گیرد از جمله انواع سردخانه، تونل انجماد، کولر گازی و اسپلیت ایستاده، سیستم VRF، چیلر تراکمی، مینی چیلر، داکت اسپلیت، انواع یخچال فریزر خانگی و ویترین که همگی می توانند با گاز R22 طراحی و اجرا شوند. مناسب بودن قیمت گاز R22 مصرف آن را در کشور ایران بسیار رایج ساخته است.
از جمله کمپرسورهایی که با گاز R22 سازگار می باشند می توان به کمپرسور اسکرو کامپکت بیتزر، کمپرسور بیتزر، کمپرسور فراسکلد، کمپرسور دورین، کمپرسور اسکرال دانفوس، کمپرسور منیوروپ دانفوس، کمپرسور اسکرال کوپلند، کمپرسور روتاری پاناسونیک، کمپرسور دایکین و کمپرسور بریستول اشاره کرد.
مهمترین کاربردهای گازR22
استفاده از گاز R22 در تهویه مطبوع واحد‌های صنعتی و تجاری فریونی
گاز R22 به عنوان مبرد اصلی فرآیندهای صنعتی فریونی
گاز R22 مورد استفاده در سیکل تبریدِ دما پایین و دما متوسط
گاز R22 در کولر خودروها نیز کاربرد دارد.
روغن کاری گاز مبرد R22
گاز R22 با روغن‌های زیر سازگار میباشد:
روغن معدنی مانند روغن سفید (White Oil)
روغن آلکیل بنزن (Alkylbenzene)
روغن پلی اُل استر (POE)
گازهای مناسب برای جایگزینی گاز R22
| ملاحظات حاصل از جایگزینی گاز فریون 22 | گاز فریونی جایگزین |
| سازگاری بهتر، دمای گلاید مناسب، عملکرد بهتر در دمای پایین | گاز R407C- R407B – R407A |
| عملکرد بهتر برای دمای متوسط، افت فشار احتمالی | R422B,C,D |
| کاربرد برای فشار بالا، نیاز به روغن کاری با POE، نیاز به تعویض ارفیس دارد | R422C |
سازگاری گاز فریون R22 با کمپرسورها
| تولید کننده | نوع کمپرسور |
| Bitzer | سمی هرمتیک اسکرو (semi-hermetic screw) کامپکت اسکرو (compact screw)
سمی هرمتیک پیستونی(semi-hermetic reciprocating) اسکرال (hermetic scroll) دومرحله‌ای (2stage semi-hermetic reciprocating) تسمه‌ای (open type) |
| Danfoss | اسکرال (scroll) پیستونی منیروپ (Maneurop reciprocating) |
| Copeland | اسکرال (scroll) سمی هرمتیک پیستونی (semi-hermetic reciprocating) |
| Panasonic | کمپرسور کولر کولر گازی |
سازگاری گاز R22 با انواع شیر انبساط
| تولید کننده | نوع شیر انبساط |
| Danfoss | شیر انبساط ترموستاتیک
(TUB-TUBE-TCBE) , (TUAE-TCAE-TUA) , (T2-TE2) , (TE5-TE55) شیر انبساط الکتریکی ETS6 , (ETS12.5-ETS400) , AKV |
| Alco | شیر‌های انبساط سری T :
TX3 , TX6 , T , L , TI |
مهمترین برندهای گاز R22:
- گاز R22 هانیول
- گاز R22 سفرز
- گاز R22 دانوس
- گاز R22 ایسکون
- گاز R22 کولیب
- گاز R22 گالکو
- گاز R22 دی وای
- گاز R22 فروژن
- گاز R22 فرون
- گاز R22 بتاکول
- گاز R22 آلفا
- گاز R22 هارپ
- گاز R22 سیزن
- گاز R22 لورون
بسته بندی و اندازه های استاندارد عرضه گاز R22
| نوع بسته بندی | وزن کپسول kg |
| کپسول | 13.6 |
| 22.7 | |
| 56.7 | |
| 454 | |
| 794 |
جدول دما – فشار گاز R22
| دما (°F) | فشار(psig) | دما (°F) | فشار(psig) | دما (°F) | فشار(psig) | دما (°F) | فشار(psig) |
| -40 | 0.5 | 10 | 32.8 | 60 | 102 | 110 | 226 |
| -35 | 2.6 | 15 | 37.7 | 65 | 111 | 115 | 243 |
| -30 | 4.9 | 20 | 43 | 70 | 121 | 120 | 260 |
| -25 | 7.4 | 25 | 48.8 | 75 | 132 | 125 | 278 |
| -20 | 10.1 | 30 | 54.9 | 80 | 144 | 130 | 297 |
| -15 | 13.2 | 35 | 61.5 | 85 | 156 | 135 | 317 |
| -10 | 16.5 | 40 | 68.5 | 90 | 168 | 140 | 337 |
| -5 | 20.1 | 45 | 76 | 95 | 182 | 145 | 359 |
| 0 | 24 | 50 | 84 | 100 | 196 | 150 | 382 |
| 5 | 28.2 | 55 | 92.6 | 105 | 211 |
